電容器在電子產品中的應用十分廣泛，它的電路符號是，用字母"C"表示。在實際應用中電容器分很多種，根據制作工藝和功能的不同，主要可以分為固定電容器和可變電容器兩大類。

（1）固定電容器

固定電容器是指電容器經制成后，其電容量不再改變的電容器。還可以細分為無極性固定電容器和有極性固定電容器兩種。

①無極性電容器    無極性電容器是指電容器的兩個金屬電極沒有正負極性之分，使用時兩極可以交換連接。無極性電容器的電路符號為。

無極性電容器的種類很多，根據絕緣介質的不同，常見的無極性電容器主要有紙介電容器、瓷介電容器、云母電容器、滌綸電容器、玻璃釉電容器和聚苯乙烯電容器。

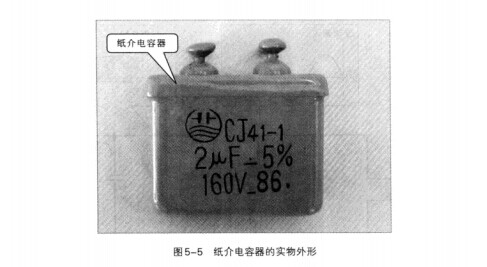

紙介電容器的實物外形見圖5-5。

紙介電容器的價格低、體積大、損耗大且穩定性差，并且由于存在較大的固有電感，故不宜在頻率較高的電路中使用。

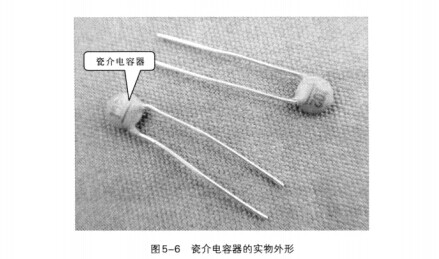

瓷介電容器的實物外形見圖5-6。

瓷介電容器是以陶瓷材料作為介質，在其外層常涂以各種顏色的保護漆，并在陶瓷片上覆銀制成電極，這種電容器的損耗較小，穩定性好，且耐高溫高壓。

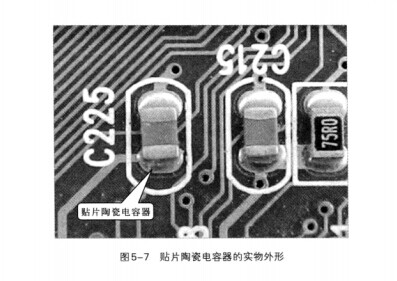

貼片陶瓷電容是應用最多的一種電容，它的電路符號為"┤├”，在電路中，這種電容器的代號為"C”，貼片陶瓷電容器的實物外觀見圖5-7。

可以看到，這種電容器的外形與普通電阻器的外形十分相似，只是貼片普通電阻器的顏色多為黑色，而貼片陶瓷電容器的顏色多為黃褐色。

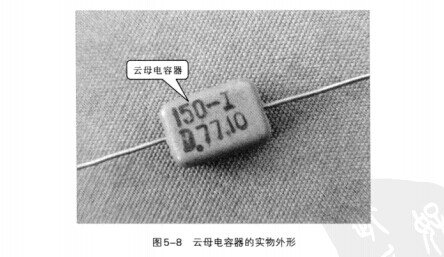

云母電容器的實物外觀見圖5-8。

它是以云母作為介質。這種電容器的可靠性高，頻率特性好，適用于高頻電路。

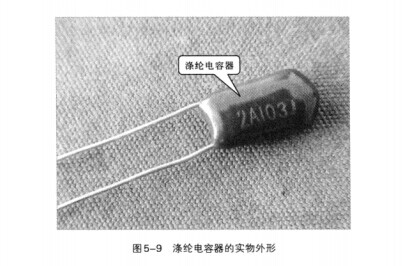

滌綸電容器的實物外形見圖5-9。

滌綸電容器采用滌淪薄膜為介質，這種電容器的成本較低，耐熱、耐壓和耐潮濕的性能都很好，但穩定性較差，適用于穩定性要求不高的電路中。

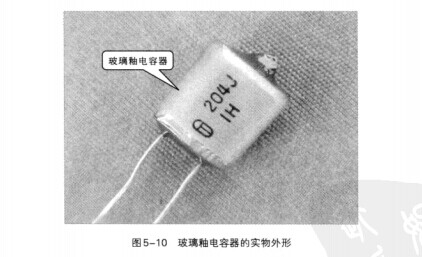

玻璃釉電容器的實物外形見圖5-10。

玻璃釉電容器使用的介質一般是玻璃釉粉壓制的薄片，通過調整釉粉的比例，可以得到不同性能的電容器，這種電容器介電系數大、耐高溫、搞潮濕性強、損耗低。

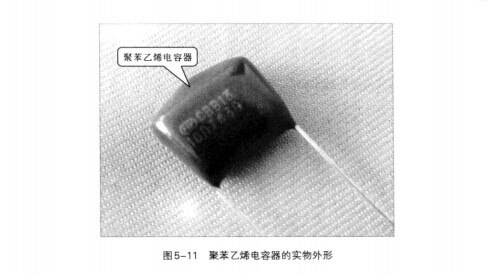

聚苯乙烯電容器的實物外觀見圖5-11。

聚苯乙烯電容器是以非極性的聚苯乙烯薄膜為介質制成的，這種電容器成本低、損耗小，充電后的電荷量能保持較長時間不變。

②有極性電容器    有極性電容器是指電容器的兩個金屬電極有正負極性之分，使用時一定要正極性端連接電路的高電位，負極性端連接電路的低電位，否則就會引起電容器的損壞。

有極性電容器亦電解電容器，其電路符號為"┤├"或。按電極材料的不同，常見的電解電容器有鋁電解電容器和鉭電解電容器。

鋁電解電容器的實物外形見圖5-12。

鋁電解電容器體積小、容量大，與無極性電容器相比絕緣電阻低，漏電流大，頻率特性差，容量和損耗會隨周圍環境和時間的變化而變化，特別是當溫度過低或過高的情況下，且長時間不用還會失效。因此鋁電解電容器僅限于低頻、低壓電路（例如電源濾波電路、耦合電路等）。

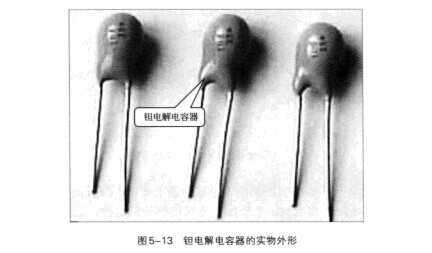

鉭電解電容器的的實物外形見圖5-13。

鉭電解電容器的溫度特性、頻率特性和可靠性都較鋁電解電容器好，特別是它的漏電流極小，電荷儲存能力好，壽命長，誤差小，但價格昂貴，通常用于高精密的電子電路中。

（2）可變電容器

電容量可以調整的電容器稱為可變電容器。這種電容器主要用在接收電路中選擇信號（調諧）。可變電容器按介質的不同可以分為空氣介質和有機薄膜介質兩種。按照結構不同又可分為微調電容器、單聯可變電容器、雙聯可變電容器和四聯可變電容器。

①微調電容器

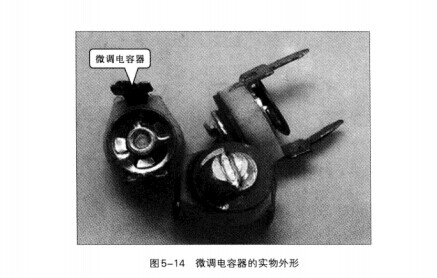

微調電容器的實物外形見圖5-14。

微調電容器又叫半可調電容器，它的電路符號為，這種電容器的容量較固定電容器小，常見的有瓷介微調電容器、管型微調電容器（拉線微調電容器）、云母微調電容器、薄膜微調電容器等，圖中的這種電容器主要用于調諧電路中。

②單聯可變電容器

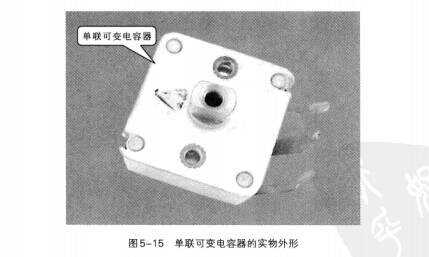

單聯可變電容器的實物外形見圖5-15。

單聯可變電容器的電路符號為，這種電容器的內部只有一個可調電容器。

③雙聯可變電容器

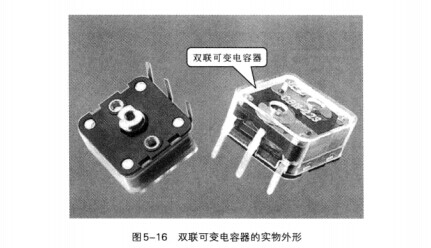

雙聯可變電容器的實物外形見圖5-16。

雙聯可變電容器是由兩個可變電容器組合而成的，它的電路符號為。

④四聯可變電容器

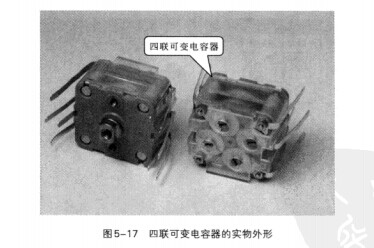

四聯可變電容器的實物外形見圖5-17。

四聯可變電容器的內部包含有四個可變電容器，它的電路符號為。
