1、三極管靜態電流作用解說

偏置電路的作用是給三極管提供基極直流電流，這一電流又稱為基極靜態偏置電流。靜態工作電流就是沒有信號輸入放大管時三極管的直流工作電流，這一電流由放大器電路中的直流電源來提供。

三極管的靜態工作點其實是相當復雜的，總的來講靜態電流大小在放大器中與放大倍數、噪聲、非線性失真等相關，在三極管的各種應用中還與靜態工作電流的有與無、大與小相關。

當三極管工作在放大狀態時，必須給三極管提供靜態偏置電流，它是保證三極管工作在放大狀態的必要條件，靜態電流不正常，三極管放大信號的工作就一定不正常。

2、三極管靜態電流與噪聲之間關系解說

靜態電流的大小與三極管的噪聲大小相關，靜態電流大，噪聲大，反之則小。小信號放大器中靜態工作點較低，在負半周最大信號不落入截止區的前提下盡可能地小，這樣可以抑制三極管噪聲。

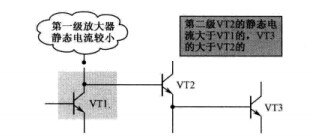

一個多級放大器中，有數級單級放大器，這時要求前級放大器的三極管靜態電流較小，如圖8-23所示，以降低整個放大器的噪聲，因為前級電路的微小噪聲都將被后級放大器所放大。

              圖8-23   前級放大器中三極管采用低噪聲、高P三極管

前級放大器靜態電流較小會使三極管放大倍數B減小，此時為了補償放大能力，可以采用低噪聲、高B的三極管。后級放大器中三極管靜態電流較大。

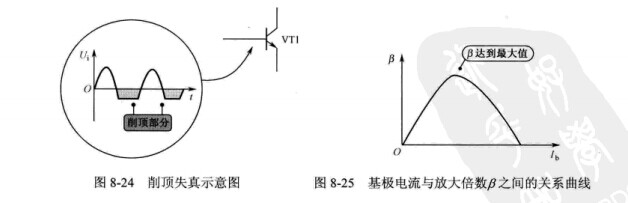

后級放大器的三極管靜態電流較大，這樣，三極管放大倍數B可以較大，放大能力較強，同時可以防止輸入信號進入三極管截止區，因為后級放大器的信號幅度已經較大了，對于NPN型三極管而言，其輸入信號負半周峰值部分將會進入三極管截止區，產生削頂失真，如圖8-24所示。

3、三極管靜態電流大小與放大倍數之間關系解說

靜態電流大小還與三極管的放大倍數相關，如圖8-25所示是基極電流與放大倍數B之間的關系曲線，從圖中可以看到，在基極電流為某一值時，放大倍數B為最大，基極電流大于或小于這一值時，放大倍數B要下降。不同型號的三極管該特性曲線不同，但是很相似。

4、推動級靜態電流解說

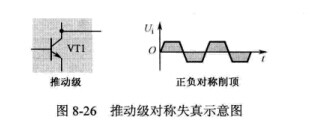

大信號的甲類放大器中，如果推動級放大管工作點在交流負載線中間，那么非線性失真會最小，如圖8-26所示。這是因為在正、負半周對稱削頂的情況下，信號的非線性失真小于非對稱（如大小頭失真，正半周削頂量大于負半周削頂量）時的非線性失真。

5、其他三極管電路中靜態電流要求解說

（1）在乙類放大器中的三極管無靜態工作電流，所以它只能放大交流信號的半周（正半周或是負半周），且所放大的半周信號也存在交越失真，這種放大器用于對信號失真沒有要求的功率放大場合。

（2）在甲乙類放大器中靜態工作電流很小，只要克服交越失真即可。這種放大器應用廣泛，如OTL、OCL、BTL功率放大器中均采用這種方式，甲乙類放大器中用兩只三極管分別放大交流信號的正、負半周。

（3）三極管開關電路中，三極管無靜態電流，三極管的工作電流有兩種狀態：一種是為零時，開關斷開，另一種是很大時，開關接通。

（4）收音機變頻級三極管只有很小很小的靜態電流，三極管工作在非線性區，這樣三極管才具有變頻功能。

（5）差分放大器中的兩只三極管靜態電流相等，以有效地克服共模信號和零點漂移。

（6）正弦波振蕩器中振蕩管靜態電流的大小影響起振和振蕩輸出信號的幅度大小。

信息來源：二三極管
