變容二極管有多種封裝形式，共有兩根引腳，也同普通二極管一樣有正、負極性之分，外殼上有色環(huán)標記的一端為負極，也可以通過萬用表歐姆檔測量PN結正、反向電阻來分辨正、負引腳。

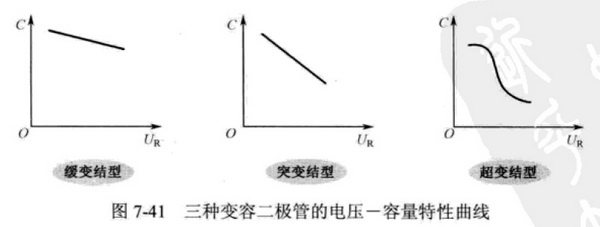

變容二極管按照PN結的結構和結面附近雜質的分布情況不同，可以分成緩變結、突變結和超變結三種類型，如圖7-41所示是三種變容二極管的電壓—容量特性曲線，圖中X軸方向變?yōu)樽內荻䴓O管上的反向偏置電壓，Y軸方向為結電容。
變容二極管工作原理
變容二極管也是一個PN結的結構，為了獲得較大的結電容，變容二極管做成面接觸類型或階梯接觸類型，以擴大接觸面，增大結電容。變容二極管工作時處于反向偏置狀態(tài)，即負極上的電壓大于負極上的電壓。當正反向偏置電壓增大時，PN結的阻擋層變厚，相當于電容器兩極板之間的距離增大，這樣結電容下降，反向偏置電壓越大，結電容越小。
