變壓器耦合振蕩器有什么特點

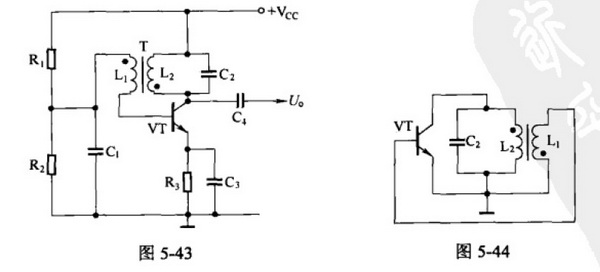

      變壓器耦合振蕩器的特點就是輸出電壓較大，適用于頻率較低的振動電路。電壓器耦合振蕩器電路如圖5-43所示，LC諧振回路接在晶體管VT集電極，振蕩信號通過變壓器T耦合反饋到VT基極。正確接入變壓器反饋線圈L1與振蕩線圈L2之間的極性，即可滿足振蕩器的相位條件。R1、R2為VT提供合適的偏置電壓，VT有足夠的電壓增益，即可滿足振蕩器的振幅條件。為了滿足相位、振幅兩大條件，振蕩器便能穩定地產生振蕩，經C4輸出正弦波信號。



怎么分析變壓器耦合振蕩器
      變壓器耦合振蕩器工作原理可用圖5-44說明：L2與C2組成的LC并聯諧振回路作為晶體管VT的集電極負載，VT的集電極輸出電壓通過變壓器T的振蕩線圈L2耦合至反饋線圈L1，從而又反饋至VT基極作為輸入電壓。由于晶體管VT的集電極電壓與基極電壓相位相反，所以變壓器T的兩個線圈L1與L2的同名端接法應相反，使變壓器T同時起到倒相作用，將集電極輸出電壓倒相后反饋給基極，實現了形成振蕩所必須的正反饋。因為并聯諧振回路在諧振時阻抗最大，且為純電路，所以只有諧振頻率fo能夠滿足相位條件而形成振蕩，這就是LC回路的選頻作用。
